2.5.1 FB2008_1_MOTEUR_1_SENS
Programmé en CONT, ce FB permet le pilotage d’une sortie TOR. Il prend de nombreux paramètre en entrée (retour de marche, autorisation de fonctionnement, activation automatique…), et peut générer animation et défaut en sortie. Il comporte également des compteurs internes pour garder en mémoire les nombres de défauts et de déclenchements, ainsi que les temps d’opération en secondes, minutes et heures (pilotés par le retour de marche). Il est uniquement utilisé dans le FC900_SORTIES, pour piloter les différentes sorties du système (par exemple les verrines).

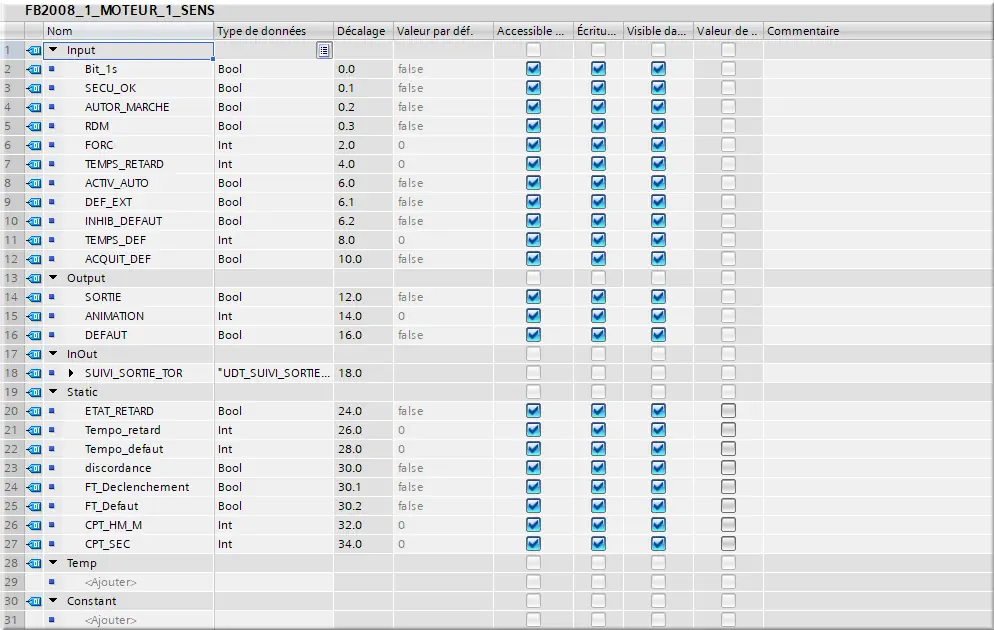

Figure 33 : FB2008_1_MOTEUR_1_SENS CONT
La description fonctionnelle de ce FB (réalisée en plusieurs réseaux via le langage CONT) est explicitée dans son intégralité via les captures d’écran ci-dessous :

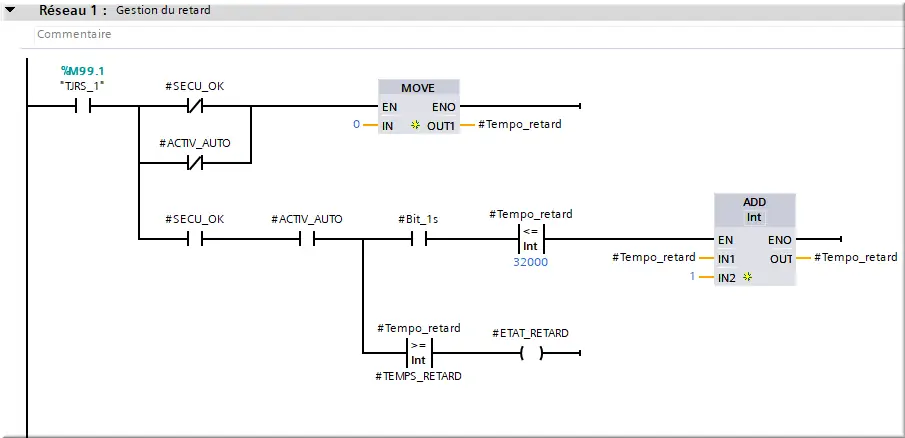

Figure 34 : FB2008 Net 1 Gestion retard

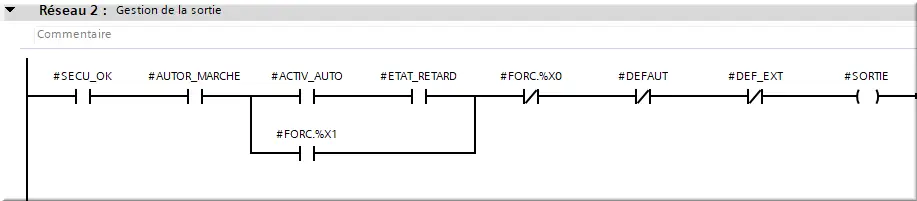

Figure 35 : FB2008 Net 2 Gestion sortie

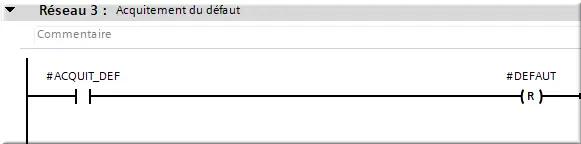

Figure 36 : FB2008 Net 3 Ack défaut

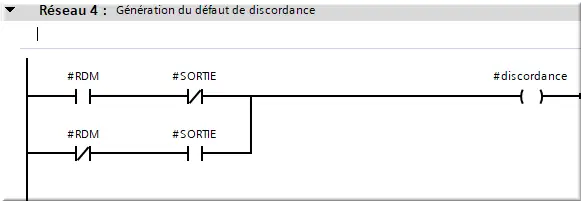

Figure 37 : FB2008 Net 4 défaut discordance
Figure 38 : FB2008 Net 5 défaut tempo

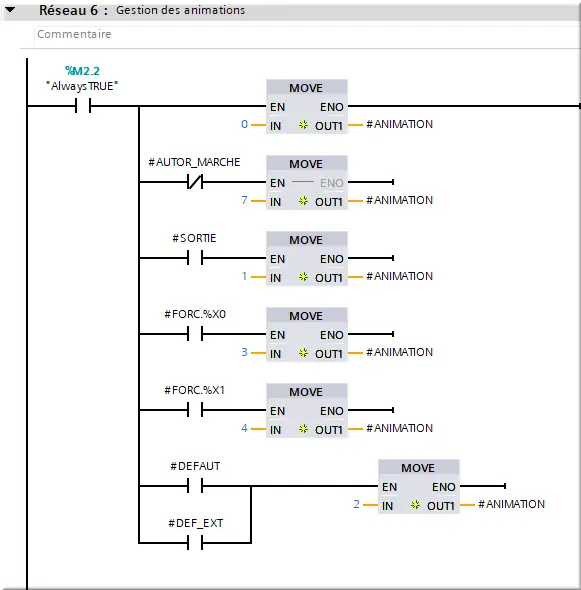

Figure 39 : FB2008 Net 6 gestion animation

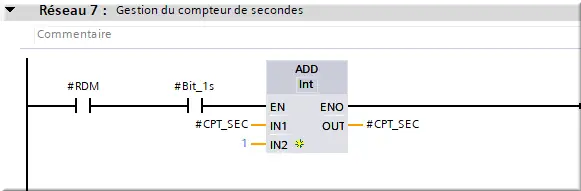

Figure 40 : FB2008 Net 7 compteur seconde

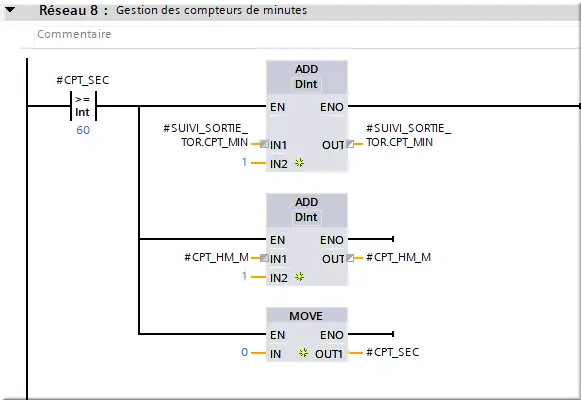

Figure 41 : FB2008 Net 8 compteur minute

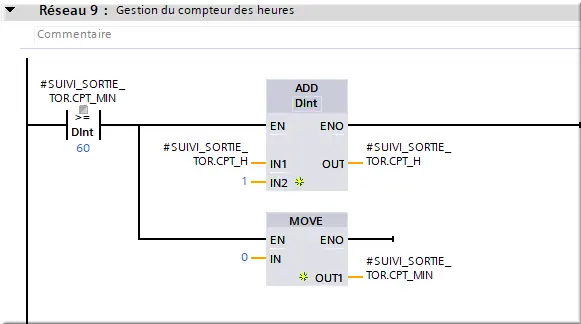

Figure 42 : FB2008 Net 9 compteur heure

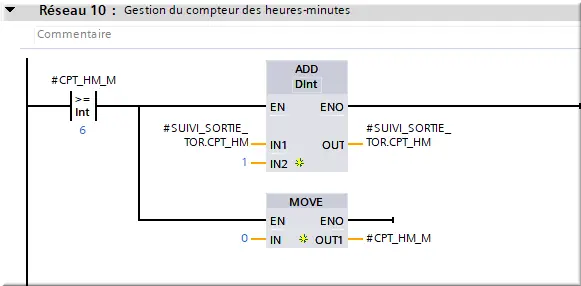

Figure 43 : FB2008 Net 10 compteur HH:MM

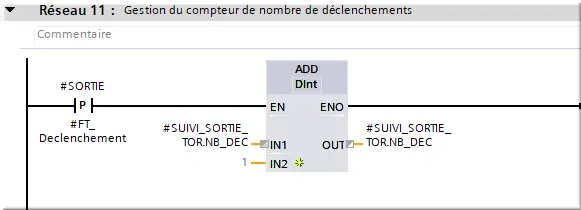

Figure 44 : FB2008 Net 11 cpt nbr dec

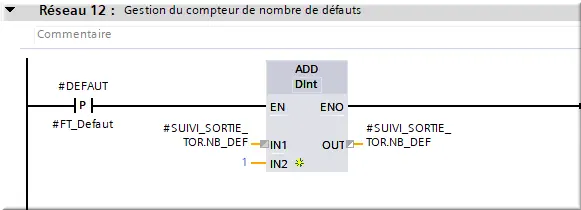

Figure 45 : FB2008 Net 12 cpt nbr défaut
2.5.2 FB2012_CTRL_EVOL_MOT
Programmé en SCL, ce FB permet de générer un défaut dans le cas où un mot en entrée diffère d’une valeur enregistrée au bout d’un temps de contrôle paramétrable.

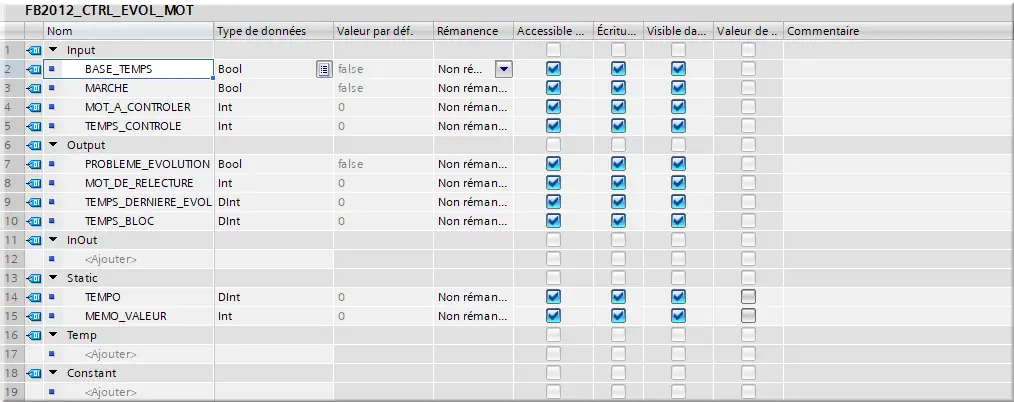

Figure 46 : FB2012_CTRL_EVOL_MOT E/S

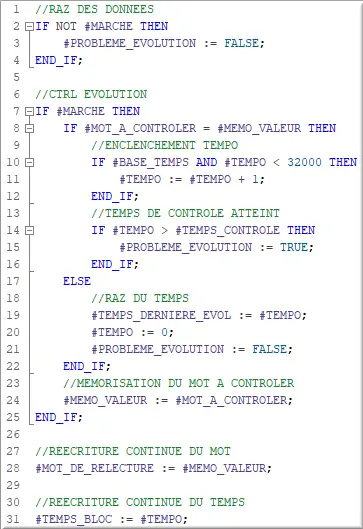

Figure 47 : FB2012 CTRL évolution SCL
2.5.3 FB2021_COMPTEUR
Programmé en SCL, ce FB contrôle un capteur à simple entrée, incrémentant deux valeurs (une réelle et une entière) en fonction de paramètres de valeur d’impulsion et de coefficient.

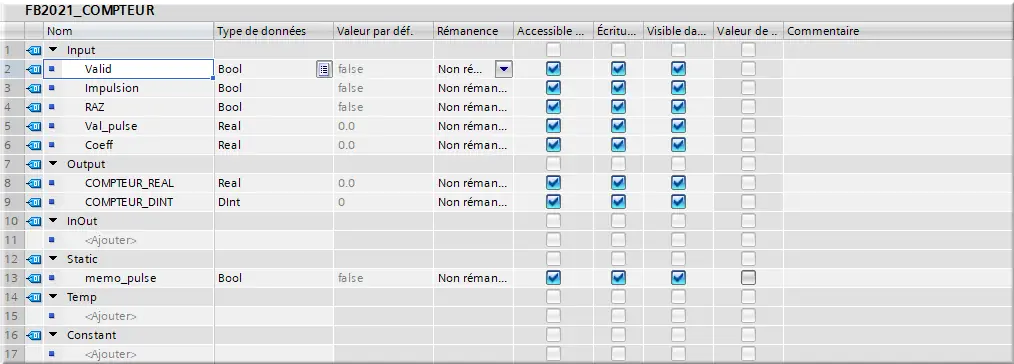

Figure 48 : FB2021_COMPTEUR E/S

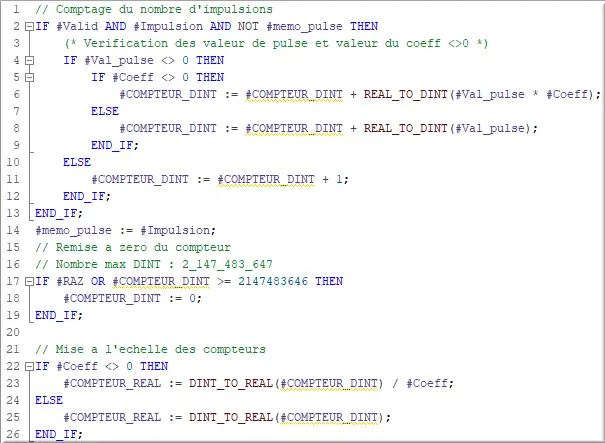

Figure 49 : FB2021_COMPTEUR SCL
